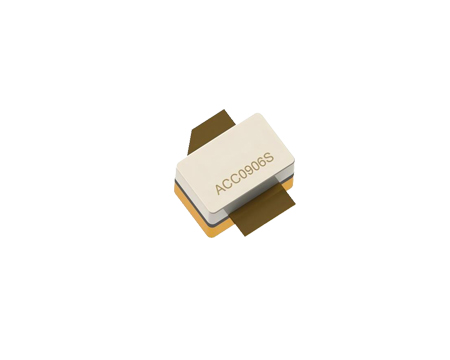

ALGH30S140CE(S)
概述
ALGH30S140CE(S)是一种外匹配的氮化镓(GaN)高电子迁移率功率管(HEMT)。ALGH30S140CE(S)工作电压是28V，为各种射频和微波应用提供通用宽带解决方案，具有高效率、高增益和宽带宽能力，成为线性和饱和放大器电路的理想选择。
特性
u GaN-on-SiC HEMT技术
u HF到3 GHz工作频率范围
u 输入预匹配
u 测试频率为1.3GHz 时典型值
Ø 28V直流供电
Ø 12.8dB 功率增益
Ø 104.7W的典型输出功率
Ø Psat 效率为 59.1%
满足Pb-free和RoHS标准
管脚定义
名称 | 管脚 | 描述 | 简化框图 |
ALGH30S140CES | D | Drain漏极 |
|
G | Gate栅极 | ||
ALGH30S140CE | D | Drain漏极 |
|
G | Gate栅极 |
极限值 （除非另有说明，否则非同时，TC=25°C）
参数 | 符号 | 极限值 | 单位 |
漏源极电压 | VDSS | 65 | Volts |
栅源极电压 | VGS | -8, +2 | Volts |
储存温度 | TSTG | -65, +150 | °C |
工作结温 | TJ | 220 | °C |
焊接温度 | TS | 245 | °C |
热特性
特性 | 符号 | 值 | 单位 |
热阻，结温到外壳 T C =80°C，T J =200°C，直流功耗 | RJC | 1.4 | °C/W |
u RJC仅在直流条件下进行测试，它与所有测试条件下的最高热电阻值有关。在不同的 RF 操作条件下，如 CW 信号、脉冲 RF 信号等，它可能不同。
u 在最高结温下连续运行会影响 MTTF。
电气特性 （除非另有说明，否则 TC=25°C）
直流特性 | ||||||
特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
栅极阈值电压 | VGS(TH) | - | -3.5 | - | Volts | VDS=28V，ID=10mA |
栅极静态电压 | VGS(Q) | - | -2.26 | - | Volts | VDS=28V，ID=150mA |
漏源击穿电压 | V（BR）DSS | 70 | - | - | Volts | VDS=-8V，ID=1mA |
射频特性（频率=1.3GHz，除非另有说明） | ||||||
功率增益 @Psat | GP | - | 12.8 | - | dB | VDD=28V，ID=150mA |
功率输出 | Psat | - | 104.7 | - | W | VDD=28V，ID=150mA |
漏极效率 @Psat | Eff | - | 59.1 | - | % | VDD=28V，ID=150mA |
输出失配极限 | VSWR | - | - | 5:1 | - | 全相位角无损坏 VDD=28V，IDQ=150mA，POUT=140W （CW） |
典型特性 （500-3000MHz）
测试条件 供电：VGS=-2.26V VDS=28V IDQ=150mA 信号制式：单音连续波
频率 （MHz） | 输入功率 (dBm) | 输出功率 (dBm) | 输出功率 (W) | 电流 | 增益 （db） | 效率 （%） |
300 | 33.6 | 44.9 | 30.9 | 2.07 | 11.3 | 53.3 |
400 | 35.3 | 46.9 | 49.0 | 3.26 | 11.6 | 53.7 |
500 | 36.3 | 47.7 | 58.9 | 3.78 | 11.4 | 55.6 |
600 | 34.6 | 48.7 | 74.1 | 4.06 | 14.1 | 65.2 |
700 | 34.3 | 48.3 | 67.6 | 3.86 | 14.0 | 62.6 |
800 | 34.6 | 48.4 | 69.2 | 4.03 | 13.8 | 61.3 |
900 | 34.4 | 48.4 | 69.2 | 4.75 | 14.0 | 52.0 |
1000 | 34.3 | 48.9 | 77.6 | 4.88 | 14.6 | 56.8 |
1100 | 33.9 | 48.8 | 75.9 | 5.00 | 14.9 | 54.2 |
1200 | 34.9 | 49.0 | 79.4 | 4.70 | 14.1 | 60.4 |
1300 | 37.4 | 50.2 | 104.7 | 6.33 | 12.8 | 59.1 |
1400 | 36.6 | 48.7 | 74.1 | 4.20 | 12.1 | 63.0 |
1500 | 36.4 | 48.1 | 64.6 | 3.90 | 11.7 | 59.1 |
1600 | 37.5 | 49.4 | 87.1 | 4.98 | 11.9 | 62.5 |
1700 | 36.3 | 48.7 | 74.1 | 4.50 | 12.4 | 58.8 |
1800 | 36.0 | 48.6 | 72.4 | 4.55 | 12.6 | 56.9 |
1900 | 36.6 | 48.7 | 74.1 | 4.93 | 12.1 | 53.7 |
2000 | 36.4 | 48.8 | 75.9 | 5.00 | 12.4 | 54.2 |
2100 | 35.6 | 48.6 | 72.4 | 4.82 | 13.0 | 53.7 |
2200 | 35.9 | 48.3 | 67.6 | 4.68 | 12.4 | 51.6 |
2300 | 36.0 | 47.7 | 58.9 | 4.43 | 11.7 | 47.5 |
2400 | 35.6 | 47.9 | 61.7 | 4.73 | 12.3 | 46.6 |
2500 | 35.8 | 47.8 | 60.3 | 4.88 | 12.0 | 44.1 |
2600 | 35.8 | 48.4 | 69.2 | 5.35 | 12.6 | 46.2 |
2700 | 35.4 | 48.0 | 63.1 | 4.76 | 12.6 | 47.3 |
2800 | 36.0 | 48.0 | 63.1 | 4.69 | 12.0 | 48.0 |
2900 | 34.9 | 47.0 | 50.1 | 4.03 | 12.1 | 44.4 |
3000 | 35.5 | 47.1 | 51.3 | 4.19 | 11.6 | 43.7 |
测试电路

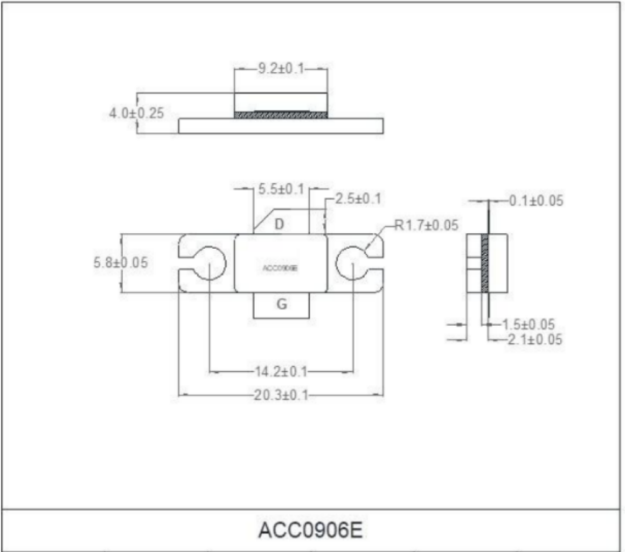

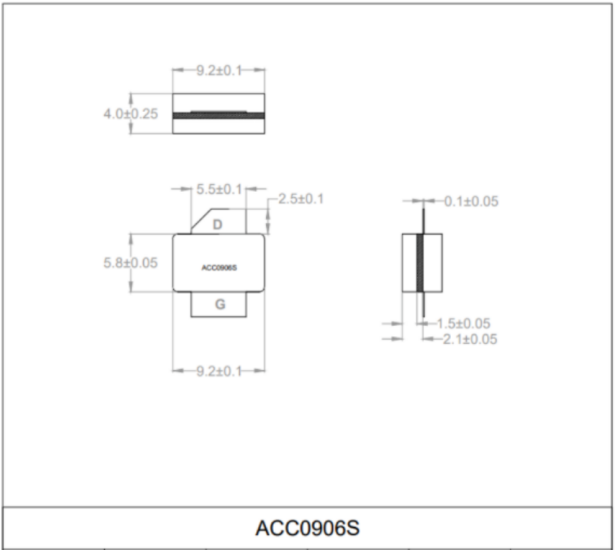

封装尺寸
