ALGV12S300CG(S)
概述
ALGV12S300CG(S)是一种内部预匹配的氮化镓(GaN)高电子迁移率功率管(HEMT)。ALGV12S300CG(S)工作电压是50V，为各种射频和微波应用提供通用宽带解决方案，具有高效率和高增益特点，成为线性和饱和放大器电路的理想选择。
特性
u 测试频率为1030到1090MHz 时的特性
Ø 20.3dB 功率增益
Ø Psat 效率为 67%
管脚定义
名称 | 管脚 | 描述 | 简化框图 |
ALGV12S300CGS | D | Drain漏极 |
|
G | Gate栅极 | ||
ALGV12S300CG | D | Drain漏极 |
|
G | Gate栅极 |
极限值 （除非另有说明，否则非同时，TC=25°C）
参数 | 符号 | 极限值 | 单位 |
漏源极电压 | VDSS | 120 | Volts |
栅源极电压 | VGS | -8, +2 | Volts |
储存温度 | TSTG | -65, +150 | °C |
工作结温 | TJ | 220 | °C |
焊接温度 | TS | 245 | °C |
热特性
特性 | 符号 | 值 | 单位 |
热阻，结温到外壳 T C =80°C，T J =350°C，直流功耗 | RJC | 0.9 | °C/W |
u RJC仅在直流条件下进行测试，它与所有测试条件下的最高热电阻值有关。在不同的 RF 操作条件下，如CW 信号、脉冲 RF 信号等，它可能不同。
在最高结温下连续运行会影响 MTTF。
电气特性 （除非另有说明，否则 TC=25°C）
直流特性 | ||||||
特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
栅极阈值电压 | VGS | - | -3.5 | - | Volts | VDS=50V，ID=10mA |
栅极静态电压 | VGS | - | -2.99 | - | Volts | VDS=48V，ID=150mA |
漏源击穿电压 | V（BR）DSS | 135 | - | - | Volts | VDS=-8V，ID=1mA |
射频特性（频率=1050MHz，除非另有说明） | ||||||
功率增益 @Psat | GP | - | 20.3 | - | dB | VDD=48V，ID=150mA |
功率输出 | Psat | 380 | 389 | - | W | VDD=48V，ID=150mA |
漏极效率 @Psat | Eff | 66.6 | 69 | - | % | VDD=48V，ID=150mA |
输出失配极限 | VSWR | - | - | 5:1 | - | 全相位角无损坏 VDD=50V， IDQ=150mA，POUT=-300 W （CW） |
典型特性 （1030-1090MHz）
测试条件 供电：VGS=-2.99V VDS=48V IDQ=150mA 信号制式：脉冲 占空比：10% 脉冲宽度：100us
频率 （MHz） | 输入功率 (dBm) | P3输出功率 (dBm) | P3输出功率 (W) | 增益 （db） | 效率 （%） |
1030 | 37.0 | 56.2 | 416.9 | 19.2 | 66.8 |
1040 | 36.3 | 56.1 | 407.4 | 19.8 | 69.0 |
1050 | 35.6 | 55.9 | 389.0 | 20.3 | 68.7 |
1060 | 34.8 | 55.8 | 380.2 | 21.0 | 66.6 |
1070 | 35.2 | 55.8 | 380.2 | 20.6 | 66.6 |
1080 | 35.4 | 55.9 | 389.0 | 20.5 | 68.1 |
1090 | 35.6 | 55.8 | 380.2 | 20.2 | 68.9 |
测试电路

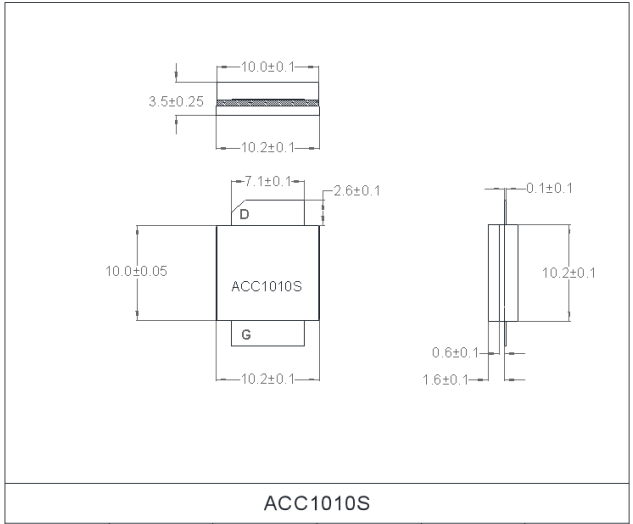

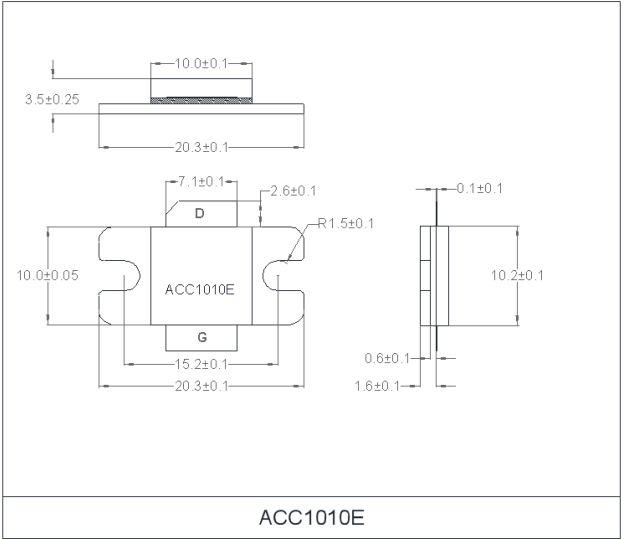

封装尺寸
